엣지 밴드 코팅 장비 가장자리 밴딩 재료(패널 가구 및 캐비닛의 노출된 가장자리를 마감하는 데 사용되는 PVC, ABS, 멜라민, 베니어 또는 아크릴의 좁은 스트립)에 접착제, 프라이머, 래커 또는 기능성 코팅의 지속적이고 균일한 층을 적용합니다. 코팅 라인은 공정 후 마무리 단계로 엣지 밴딩 프레스의 상류 또는 하류에 위치하며, 그 정밀도는 접착 품질, 표면 일관성 및 밴딩의 최종 시각적 등급을 직접적으로 결정합니다.
대량 패널 가구 제조에서 엣지 밴드 품질은 제품 등급을 나타내는 가장 눈에 띄는 지표 중 하나입니다. 코팅이 제대로 되지 않은 가장자리(불균일한 접착제 분포, 표면 다공성, 색상 불일치)는 기판 패널이 얼마나 잘 준비되었는지에 관계없이 품질 문제를 나타냅니다. 2000년대 초반부터 중대형 엣지 밴딩 생산에 수동이나 인라인 도포가 아닌 코팅 전용 장비가 표준이 된 이유도 바로 이 때문이다.
전 세계 엣지 밴딩 시장의 가치는 대략 2023년에는 32억 달러 규모 가구, 주방 캐비닛, 사무실 설비 부문의 지속적인 수요에 힘입어 연평균 약 5.8%의 성장률을 보이고 있습니다. 장비 투자는 이러한 성장을 추적합니다. 특히 제조업체가 보다 정밀한 표면 처리가 필요한 고광택, 질감 및 공압출 밴딩 프로파일로 전환함에 따라 코팅 라인 업그레이드는 가장자리 밴드 생산 자본 지출의 상당 부분을 차지합니다.
엣지 밴드 코팅 시스템은 단일 기계 범주가 아닙니다. 올바른 장비 유형은 적용되는 코팅 재료, 기판, 필요한 출력 속도 및 코팅이 밴딩 스트립의 앞면, 뒷면 또는 양면에 적용되는지 여부에 따라 다릅니다.
롤러 코터는 하나 이상의 회전하는 고무 또는 강철 롤을 사용하여 계량된 코팅 필름이 기계를 통과할 때 밴딩 표면으로 전사합니다. 이는 높은 처리량, 일관된 습식 필름 두께, 광범위한 수성, 용제 기반 및 UV 경화 코팅과의 호환성으로 인해 엣지 밴드 생산에서 가장 널리 사용되는 형식입니다. 가장자리 밴딩을 위한 최신 롤러 코팅 시스템의 라인 속도는 일반적으로 분당 20~80미터 , 얇은 PVC 기판의 경우 120m/min에 도달하는 고급 구성을 제공합니다.
역방향 롤러 코팅(애플리케이터 롤이 인쇄물 이동 방향에 대해 회전하는 경우)은 순방향 롤 적용보다 더 부드럽고 균일한 필름을 생성하며 고광택 및 경면 마감 밴딩 제품에 선호됩니다.

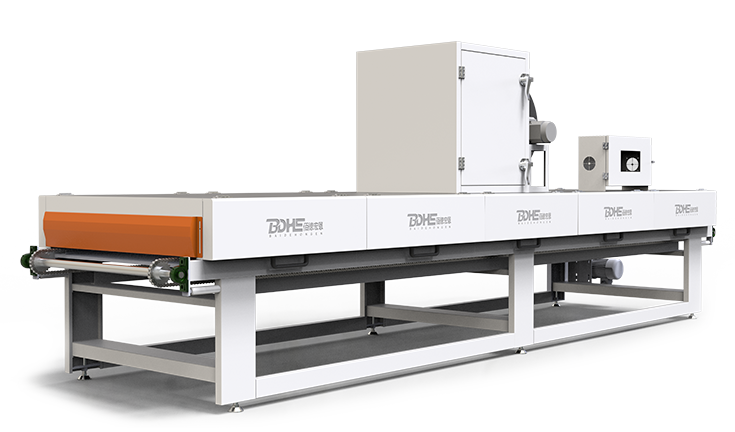

UV 코팅 시스템은 용매 증발이나 열 건조를 통하지 않고 자외선 램프 노출 시 즉시 경화되는 광개시제 활성화 래커 또는 바니시를 적용합니다. 이는 라인에서 건조 터널 길이를 없애고, 선형 미터당 에너지 소비를 줄이며, 기존의 공기 건조 또는 오븐 경화 코팅보다 더 단단하고 화학적으로 내성이 강한 표면을 생성합니다. 긁힘 방지 및 광택 유지가 주요 판매 포인트인 프리미엄 PVC 및 ABS 엣지 밴드 생산에서는 UV 라인이 표준입니다.
일반적인 UV 엣지 밴드 코팅 라인은 공급 섹션, 전처리(플라스틱 기판의 접착 촉진을 위한 코로나 또는 화염 처리), 롤러 또는 커튼 코터, UV 경화 램프 뱅크(일반적으로 80~200W/cm2 수은 또는 LED-UV 램프), 권취 전 냉각 섹션으로 구성됩니다. LED-UV 시스템은 더 낮은 열 출력, 더 긴 램프 수명(>20,000시간 대 수은의 경우 1,000~2,000시간) 및 오존 생성 부재로 인해 2018년부터 신규 설치에서 수은 아크 램프를 대부분 대체했습니다.
엣지 밴드 코팅 장비의 독특한 범주는 생산 중에 밴딩 스트립의 뒷면에 핫멜트 접착제(EVA, PUR 또는 하이브리드 제제)를 적용하여 밴딩 기계에 별도의 접착제 포트가 필요하지 않고 열에 의해 적용 지점에서 활성화될 수 있는 사전 접착된 엣지 밴딩을 생성합니다. 백코팅 라인은 와인딩 전 정밀한 접착제 계량 및 제어된 냉각이 필요하기 때문에 표면 코팅 라인보다 낮은 속도(일반적으로 10~30m/min)로 작동합니다. PUR 후면 코팅 엣지 밴드는 가구 제조업체가 인라인 PUR 글루 포트 관리의 복잡성 없이 더 강력한 접착 성능과 내습성을 추구함에 따라 수요가 증가했습니다.
프라이머 코팅 장비는 기본 장식 또는 기능성 코팅 전에 얇은 접착 촉진 층(일반적으로 2~8gsm)을 적용합니다. PVC 및 ABS 기판에서 프라이머는 코로나 방전 처리와 결합되는 경우가 많습니다. 이는 표면 에너지를 40mN/m 이상으로 증가시키고 크레이터링이나 어안 결함 없이 후속 코팅층 결합을 보장합니다. 프라이머 시스템은 독립형 장치로 설치되기보다는 다중 패스 코팅 라인의 첫 번째 스테이션으로 통합되는 경우가 많습니다.
| 장비 유형 | 기본 애플리케이션 | 일반적인 회선 속도 | 경화방법 | 최고의 대상 |
|---|---|---|---|---|
| 롤러코터 | 표면 래커, 프라이머, 컬러 코팅 | 20~120m/분 | 공기 건조 / 오븐 / UV | 대용량 PVC, ABS, 멜라민 |
| UV 코팅 라인 | 고광택/무광택 표면 마감 | 30~80m/분 | UV 램프(수은 또는 LED) | 프리미엄 PVC, 아크릴 밴딩 |
| 핫멜트 백코터 | 뒷면 접착 적용 | 10~30m/분 | 냉각/응고 | 사전 접착된 EVA/PUR 밴드 |
| 프라이머/전처리 | 접착 촉진 | 기본 코트와 인라인 | 공기 건조 / 코로나 | 표면 에너지가 낮은 플라스틱 기판 |
엣지 밴드 생산 라인에 잘못된 코팅 장비를 선택하는 것은 자본 측면과 이로 인해 발생하는 다운스트림 품질 문제 모두에서 비용이 많이 드는 실수입니다. 다음 매개변수는 기계가 특정 응용 분야에 적합한지 여부를 가장 자주 결정하는 매개변수입니다.
일반적으로 미크론(μm) 또는 평방 미터당 그램(gsm)으로 측정되는 정확한 습식 필름 두께를 설정하고 유지하는 능력은 가장 기본적인 성능 기준입니다. 생산 과정 전반에 걸쳐 ±5% 이상의 코팅 중량 변화로 인해 완성된 밴딩에서 눈에 띄는 광택 불일치와 접착력 변화가 발생합니다. 최신 서보 구동 롤러 코터는 필름 두께 공차를 다음 범위 내로 유지합니다. ±2~3% 최대 생산 속도로; 구형 공압 또는 수동 조정 기계는 특히 속도 변경 중에 ±10% 이상 드리프트할 수 있습니다.
가장자리 밴딩 너비는 일반적으로 19mm ~ 100mm이며, 22mm, 35mm 및 42mm가 가장 일반적인 상업용 크기입니다. 코팅 장비는 롤 변경이나 상당한 재작업 없이 생산 혼합의 전체 폭 범위를 수용해야 합니다. 0.4mm 얇은 PVC 필름 밴딩부터 3mm 두께의 ABS 또는 원목 스트립까지 두께를 처리하려면 기판 변형이나 마킹을 방지하는 조정 가능한 닙 압력과 입구/출구 가이드 시스템이 필요합니다.
롤러 재료, 닥터 블레이드 구성 및 팬 디자인은 코팅 화학과 일치해야 합니다. 수성 코팅은 대부분의 고무 롤 제제와 호환되지만 부식을 방지하려면 스테인리스 스틸 팬과 펌프 구성 요소가 필요합니다. 용제 기반 시스템에는 용제 저항성 고무 화합물(일반적으로 EPDM 또는 Viton)과 코팅 영역의 방폭 전기 사양이 필요합니다. UV 코팅은 조기 경화를 방지하기 위해 팬과 롤러 영역 주위에 UV 불투명 엔클로저가 필요합니다. 이로 인해 급격한 점도 변화와 코팅 중량 드리프트가 발생합니다.
용제 및 수성 코팅의 경우 건조 터널 길이는 라인 속도와 설정된 오븐 온도에서 코팅의 증발 속도에 따라 결정됩니다. 크기가 작은 건조 섹션으로 인해 제조업체는 보상을 위해 라인 속도를 줄여 출력 용량을 직접적으로 줄입니다. 일반적인 벤치마크로서, 60-80m/분 속도로 PVC 밴딩의 수성 코팅에는 대략적인 요구 사항이 필요합니다. 오븐 길이 8~12미터 용매 증기를 제거하기에 충분한 공기 흐름이 있는 60~80°C에서. UV 라인은 이러한 제약을 제거하지만 교체 문제로 UV 램프 열 관리를 도입합니다.
엣지 밴딩은 코팅 라인을 통과할 때 측면 방향 장력 변화와 세로 방향 장력 변화에 민감한 좁고 종종 얇은 기판입니다. 댄서 롤, 로드 셀 기반 서보 언와인더 또는 폐쇄 루프 웹 가이드와 같은 활성 장력 제어가 없는 경우 코팅 영역은 다양한 속도와 각도에서 기판을 수용하여 줄무늬 패턴과 가장자리 코팅 드롭아웃을 생성합니다. 이는 40m/분 이상의 속도에서 얇은(0.4~0.8mm) PVC 밴딩에서 특히 흔히 발생하는 문제입니다.
엣지 밴드 코팅 장비는 근본적으로 다른 두 가지 구성, 즉 압출 또는 인쇄 라인의 일부인 인라인과 독립형 후처리인 오프라인으로 배포됩니다. 선택은 유연성, 자본 비용 및 생산 일정에 중요한 영향을 미칩니다.
인라인 코팅 코팅 스테이션을 가장자리 밴드 압출 또는 인쇄 라인에 직접 통합하여 밴딩이 출력 롤에 감겨지기 전에 표면 처리를 적용합니다. 이는 별도의 처리 단계를 없애고 생산과 코팅 사이의 표면 오염 위험을 줄입니다. 제약은 코팅 라인 속도가 업스트림 압출 또는 인쇄 속도와 동기화되어야 한다는 것입니다. 일치하지 않으면 코팅 품질이 저하되거나 압출 속도가 조절되어야 합니다. 인라인 시스템은 제품 구성이 좁고 생산 기간이 길 때 가장 비용 효과적입니다.
오프라인 코팅 별도의 공정으로 운영되며 일반적으로 코팅되지 않은 밴딩 롤을 저장고에서 가져와 전용 코팅 라인을 통해 실행합니다. 이를 통해 코팅 처리량을 압출 처리량에서 분리하고, 실행 간 전환을 통해 동일한 기계에서 여러 기판 유형을 코팅할 수 있으며, 코팅을 타사 밴딩 제조업체를 위한 부가가치 서비스로 사용할 수 있습니다. 오프라인 회선에는 더 많은 공간과 추가 처리 단계가 필요하지만 훨씬 더 많은 운영 유연성을 제공합니다. 대부분의 전용 에지 밴드 코팅 작업(특히 코팅이 계약 서비스로 자주 사용되는 중국, 독일, 이탈리아)에서는 오프라인 구성을 사용합니다.
두 가지 개발이 현재 시장 주기에서 엣지 밴드 코팅 장비 요구 사항을 재편하고 있습니다.
첫 번째는 통합이다. 디지털 잉크젯 인쇄 코팅 라인으로. 그라비아 또는 윤전 그라비어 인쇄 대신 잉크젯으로 장식 패턴을 적용하는 디지털 인쇄 엣지 밴딩이 틈새 시장에서 주류로 이동함에 따라 코팅 장비는 디지털 잉크 시스템과 함께 작동하도록 조정되어야 합니다. 디지털 잉크는 플라스틱 기판에서 도트 게인 제어 및 색상 밀도를 달성하기 위해 특정 프라이머 제제가 필요하며, 인쇄 후 적용되는 UV 탑 코트는 제품 사용 수명 동안 색상 충실도를 유지하기 위해 광학적으로 투명하고 황변이 없어야 합니다. 이로 인해 디지털 인쇄 이후 응용 분야에 맞게 특별히 조정된 UV LED 코팅 스테이션에 대한 수요가 증가했습니다.
두 번째 추세는 다음과 같은 방향으로의 전환입니다. 저 VOC 및 수성 코팅 제제 이는 EU, 중국(GB/T 표준) 및 북미 지역의 환경 규제 강화에 대응하기 위한 것입니다. 수성 화학의 저용제 장점과 UV의 즉각 경화 기능을 결합한 수성 UV 코팅은 이제 가장자리 밴드 응용 분야에서 상업적으로 실행 가능하며 이전에는 용제 기반 시스템이 기본이었던 새로운 코팅 라인 설치에 지정되고 있습니다. 장비 제조업체는 스테인레스 스틸 습식 섹션, 개선된 오븐 공기 흐름 시스템, 이러한 제제의 더 높은 수분 함량과 다양한 광개시제 화학에 최적화된 UV 램프 구성으로 대응하고 있습니다.
